Inverter IGBT
Frequenza selezionabile: 1–10 kHz. Raffreddamento ad acqua; modulo singolo o sistema Master–Slave.
MF-RWC-4000 · R&W TECH
R&W TECH · Fornitura AKWA Technic
Unità di controllo inverter MF R&W TECH
Quattro famiglie di controlli inverter a media frequenza per la saldatura a resistenza, fornite da AKWA Technic. Esplora MF-RWC-4000, 3000, 3500 e 5000, le configurazioni e la documentazione originale del produttore.
CONFIGURAZIONE SELEZIONATAMF-RWC-4000-AP4
CORRENTE PRIMARIA450 A
Scegli la famiglia inverter
Quattro famiglie. Una configurazione per il tuo processo di saldatura.
MF-RWC-4000 · Modelli e configurazioni
Famiglia inverter ad acqua: 450–1.200 A per modulo, sistemi Master–Slave fino a 4.800 A.
MF-RWC-4000
Caratteristiche
Programmi e regolazione in produzione
500 programmi con identificativi di 32 caratteri; le modifiche vengono applicate dal punto successivo senza interrompere la produzione.
Sei modalità di controllo
Tempo, corrente, potenza, tensione ed energia costanti, oltre alla compensazione adattiva.
Qualità del processo
Monitoraggio grafico delle grandezze elettriche e dello spostamento elettrodi; limiti WARNING/BAD per corrente, tensione, potenza, energia, resistenza, spessore, forza, pressione e temperatura.
Trasformatori ed elettrodi
Fino a 8 trasformatori con frequenze diverse, 8 sensori di posizione e 16 contatori campagne elettrodi. Compensazione usura con 16 leggi incrementali per tempo, corrente e forza.
Controllo pneumatico
2 valvole proporzionali con controllo della contropressione in avvicinamento; 6 uscite elettrovalvole protette a 24 Vdc.
Connessione e dati
Programmazione e diagnostica web; opzioni Profinet, EtherCAT, Ethernet/IP e Modbus TCP. Backup, ripristino, aggiornamento firmware ed esportazione log via USB.
MF-RWC-4000 · Accessori e opzioni
Scheda di controllo valvole pneumatiche e proporzionali
Interfaccia HMS Profinet
Interfaccia HMS EtherCAT
Interfaccia HMS Ethernet/IP
Interfaccia HMS Modbus TCP
Sensore lineare di posizione: corsa 150 mm, risoluzione 0,002 mm
Trasduttore di corrente secondaria
Doppio trasduttore di corrente per secondari dei trasformatori in parallelo
Interfaccia operatore da pannello
Controllo diretto di fino a 4 alimentatori dadi
Controllo pneumatico del perno di centraggio DOCERAM ModulMaster; richiede CP000001
Controllo pneumatico del perno di centraggio DOCERAM ModulMaster senza CP000001
Rilevamento inserimento dado tramite sensore ModulMaster; richiede CP000004 o CP000005
R&W TECH
Confronto modelli
MF-RWC-4000 · Unità di controllo inverter MF R&W TECH
| MF-RWC-4000 | MF-RWC-4000-AP4 | MF-RWC-4000-AP6 | MF-RWC-4000-AP9 | MF-RWC-4000-AP9H | MF-RWC-4000-AP12 | MF-RWM-1200-AP6 | MF-RWM-1800-AP9 | MF-RWM-1800-AP6 | MF-RWM-2400-AP12 | MF-RWM-2700-AP9 | MF-RWM-3600-AP12 | MF-RWM-4800-AP12 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| CORRENTE PRIMARIA | 450 A | 600 A | 900 A | 900 A | 1200 A | 1200 A A | 1800 A A | 1800 A A | 2400 A A | 2700 A A | 3600 A A | 4800 A A |
| Moduli | 1 | 1 | 1 | 1 | 1 | 2 | 2 | 3 | 2 | 3 | 3 | 4 |
| Composizione dei moduli | — | — | — | — | — | MF-RWC-4000-AM6 + MF-RWC-4000-AS6 | MF-RWC-4000-AM9 + MF-RWC-4000-AS9 | MF-RWC-4000-AM6 + 2×MF-RWC-4000-AS6 | MF-RWC-4000-AM12 + MF-RWC-4000-AS12 | MF-RWC-4000-AM9 + 2×MF-RWC-4000-AS9 | MF-RWC-4000-AM12 + 2×MF-RWC-4000-AS12 | MF-RWC-4000-AM12 + 3×MF-RWC-4000-AS12 |
| Raffreddamento | Ad acqua | Ad acqua | Ad acqua | Ad acqua | Ad acqua | Ad acqua | Ad acqua | Ad acqua | Ad acqua | Ad acqua | Ad acqua | Ad acqua |
| Frequenza operativa | 1–10 kHz | 1–10 kHz | 1–10 kHz | 1–10 kHz | 1–10 kHz | 1–10 kHz | 1–10 kHz | 1–10 kHz | 1–10 kHz | 1–10 kHz | 1–10 kHz | 1–10 kHz |
| Memorie programmi | 500 | 500 | 500 | 500 | 500 | 500 | 500 | 500 | 500 | 500 | 500 | 500 |
| Gestione trasformatori | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 |
| Contatori campagne elettrodi | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 |
| Classe di servizio | — | — | — | Servizio gravoso | — | — | — | — | — | — | — | — |

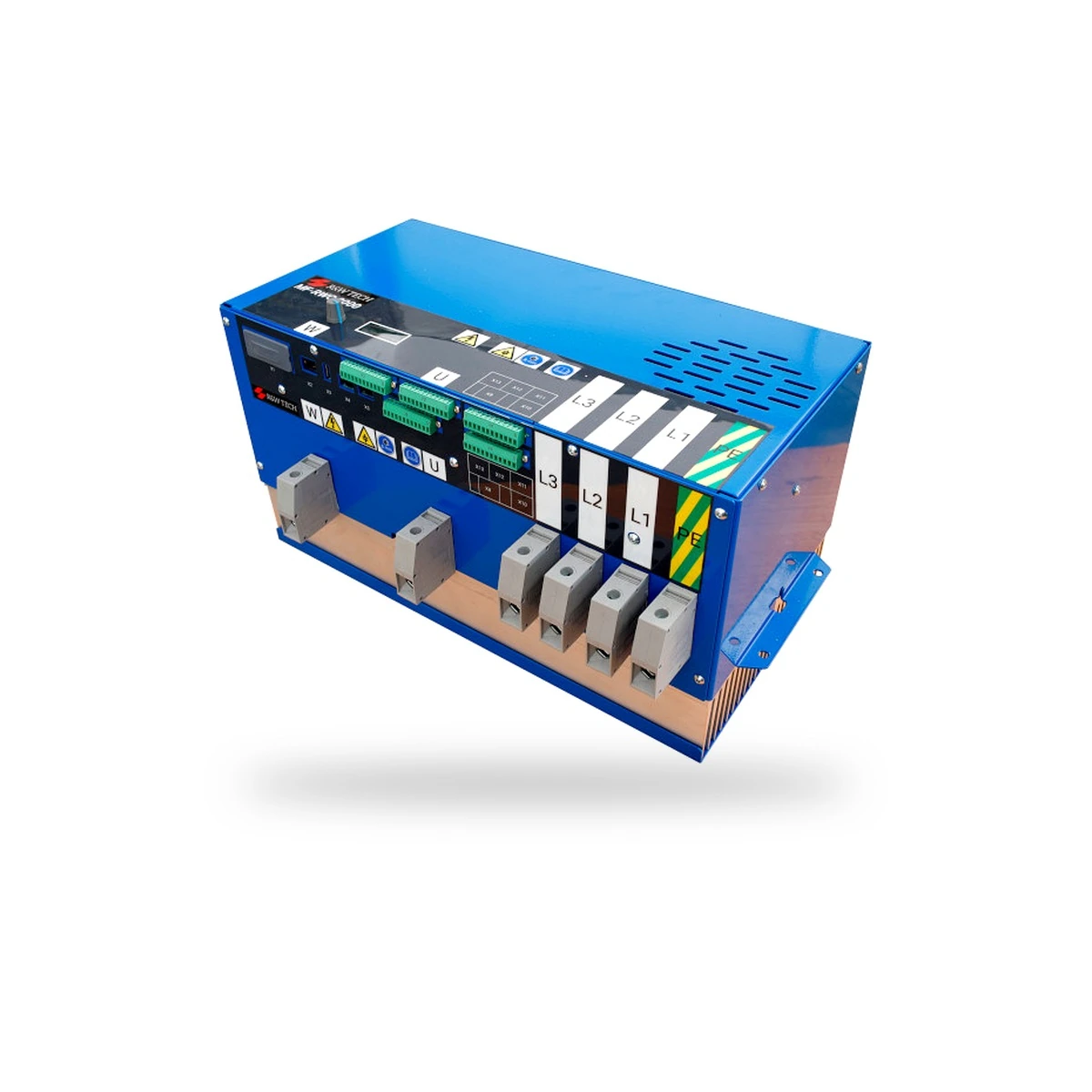

MF-RWC-3000 · Unità di controllo inverter MF R&W TECH
| MF-RWC-3000 | MF-RWC-3000-AP3 | MF-RWC-3000-AP4 |
|---|---|---|
| CORRENTE PRIMARIA | 300 A | 450 A |
| Moduli | 1 | 1 |
| Composizione dei moduli | — | — |
| Raffreddamento | Aria forzata | Aria forzata |
| Frequenza operativa | 1–10 kHz | 1–10 kHz |
| Memorie programmi | 250 | 250 |
| Gestione trasformatori | 4 | 4 |
| Contatori campagne elettrodi | 4 | 4 |

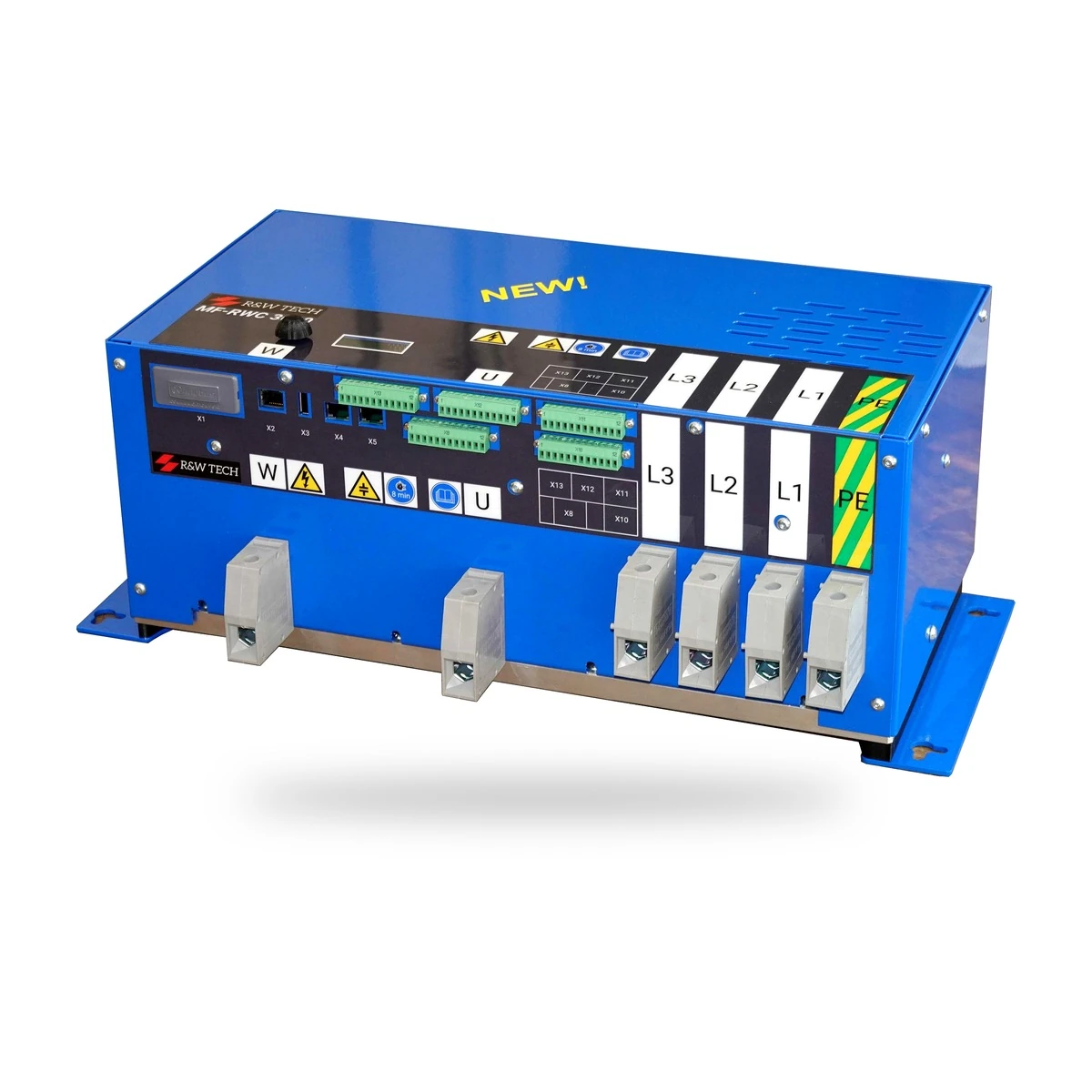

MF-RWC-3500 · Unità di controllo inverter MF R&W TECH
| MF-RWC-3500 | MF-RWC-3500-AP3 | MF-RWC-3500-AP4 | MF-RWC-3500-AP6 |
|---|---|---|---|
| CORRENTE PRIMARIA | 300 A | 450 A | 600 A |
| Moduli | 1 | 1 | 1 |
| Composizione dei moduli | — | — | — |
| Raffreddamento | Ad acqua | Ad acqua | Ad acqua |
| Frequenza operativa | 1–10 kHz | 1–10 kHz | 1–10 kHz |
| Memorie programmi | 250 | 250 | 250 |
| Gestione trasformatori | 4 | 4 | 4 |
| Contatori campagne elettrodi | 4 | 4 | 4 |

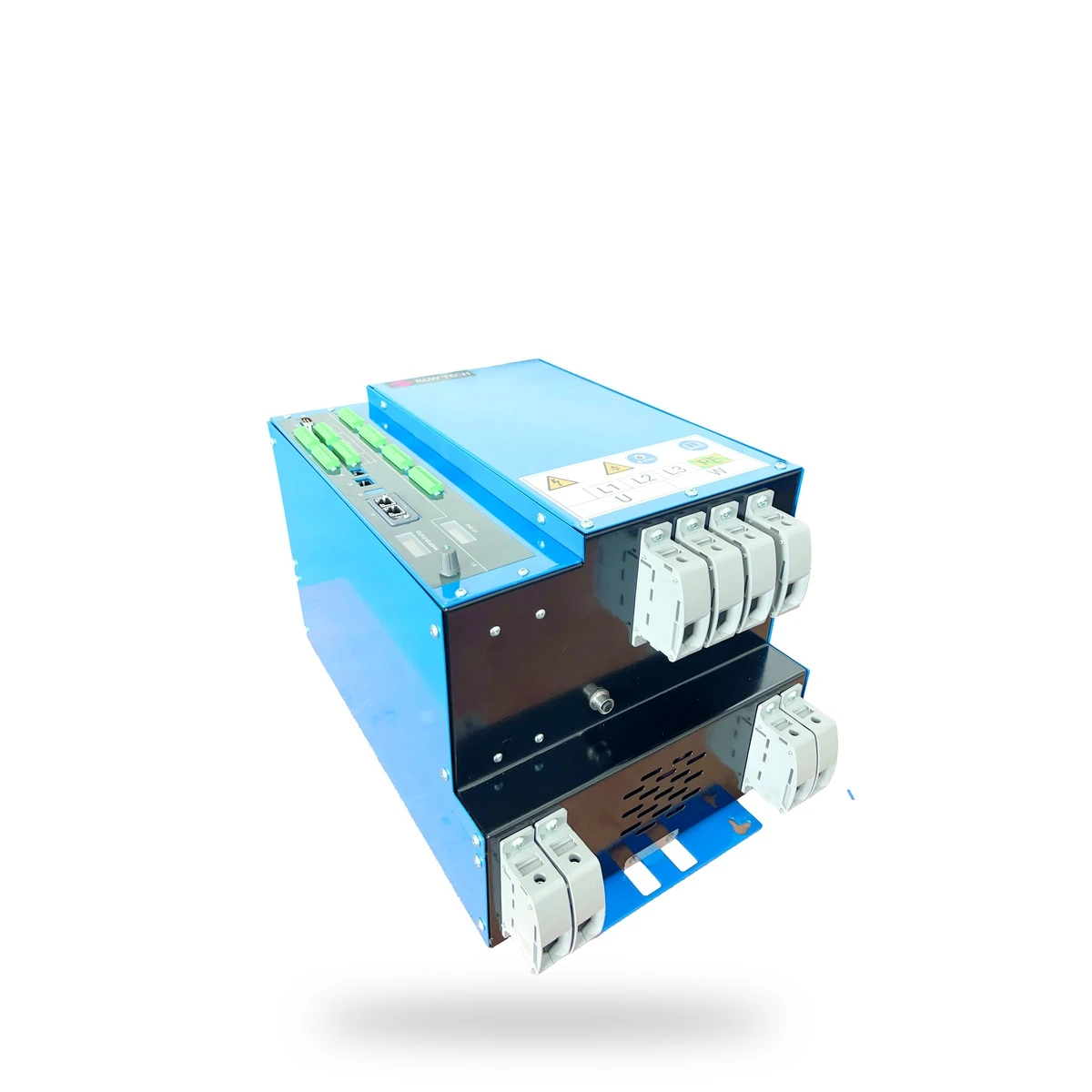

MF-RWC-5000 · Unità di controllo inverter MF R&W TECH
| MF-RWC-5000 | MF-RWC-5000 |
|---|---|
| Corrente primaria modulo singolo | 1 800–3 000 A |
| Moduli Master–Slave (massimo) | 4 |
| Corrente primaria Master–Slave (massimo) | 12 000 A |
| Raffreddamento | Ad acqua |
| Frequenza operativa | 1–10 kHz |
| Modalità operative | IK · VK · PK · ENE · FIX · Automatic |
| Memorie programmi | 500 |
| Gestione trasformatori | 8 |
| Valvole proporzionali | 2 + 1 |
| Valvole pneumatiche a doppio canale | 4 + 2 |
| Ingressi analogici aggiuntivi | 3 |
| Controllo alimentatori dadi | 4 |
| Fieldbus | Profinet · EtherCAT · Ethernet/IP · Modbus TCP |
| DOCERAM® ModulMaster | ✓ |
Applicazioni tipiche
Celle di saldatura a resistenza, puntatura e saldatura a proiezione automatizzate, sistemi con più trasformatori e saldatura di dadi.
Documenti scaricabili
Catalogo del produttore · 2025MF-RWC-4000 · Brochure del produttoreMF-RWC-3000 · Brochure del produttoreMF-RWC-4000 · Scheda tecnicaMF-RWC-3000 · Scheda tecnicaMF-RWC-3500 · Scheda tecnicaMF-RWC-5000 · Scheda tecnica
Fonte del produttore · R&W TECH
