Biblioteca tecnica.

Un centro di riferimento completo su tecnologie, parametri e applicazioni della saldatura a punti a resistenza.

7sezioni di riferimento

15termini del glossario

5strumenti interattivi

3,800+punti dati

GUIDA INTERATTIVA ALLA SALDATURA

Parametri, difetti, formule e dimensionamento cilindro.

I riferimenti più utili per gli ingegneri di saldatura, in un unico posto.

Parametri di saldatura

Seleziona processo, materiale e classe di saldatura.

A/B/C indicano categorie applicative; non certificano resistenza o idoneità strutturale.

Per lamiera a basso carbonio non rivestita. Per zincato scegliere la tabella dedicata.

Acciaio a basso carbonio · A · Strutturale
Spessore lamieramm	Ø elettrodomm	Forza elettrododaN	Corrente di saldaturakA	Tempo di saldaturaCicli · 50 Hz	Ø nucleo obiettivomm	Distanza puntimm
0,5	4.8	178	10.9	8–10	≥ 4.6	9.5
0,6	4.8	200	11.5	9–10	≥ 4.6	16
0,8	6.4	222	12.3	10–11	≥ 5.1	16
0,9	6.4	267	13.5	11	≥ 6.4	19
1,0	6.4	311	14.1	12	≥ 6.4	19
1,1	6.4	334	14.8	12–13	≥ 6.4	20
1,3	7.9	356	15.6	13	≥ 7.9	20
1,4	7.9	400	16.2	14	≥ 7.9	27
1,5	7.9	445	17	15	≥ 7.9	27
1,8	7.9	534	18.8	18	≥ 7.9	30
2,0	7.9	623	19.6	21	≥ 7.9	35
2,3	9.5	772	20.4	26	≥ 9.5	40
2,7	9.5	801	22	29	≥ 9.5	43
3,1	9.5	934	24	35	≥ 9.5	46

1 Cicli = 20 ms · 1 kN = 100 daN

Valori iniziali. Verificare con provini per materiale, elettrodi e macchina.

Parliamo della tua applicazione

Tipi di saldatura a resistenza

La saldatura a resistenza è una famiglia di processi di giunzione che fondono parti metalliche usando il calore generato da corrente e forza applicate. Akwa Technic produce macchine sia standard sia su misura per tutti e quattro i tipi principali.

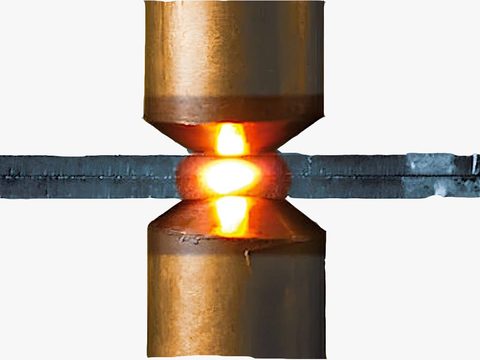

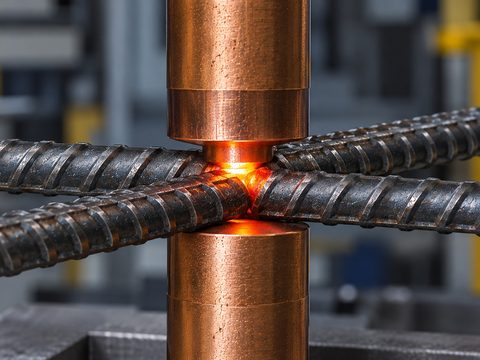

Saldatura a punti: Il processo di saldatura a resistenza più comune, che unisce due o più lamiere punto per punto. La corrente che passa tra due elettrodi contrapposti serrati sui pezzi crea una zona fusa localizzata (il nucleo) all'interfaccia. Ampiamente utilizzata nella carrozzeria automobilistica, negli elettrodomestici e nella produzione di mobili metallici.

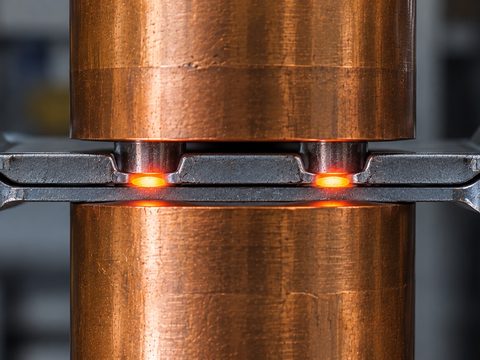

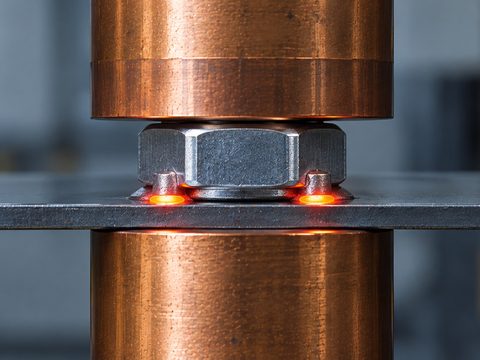

Saldatura a proiezione: Una o più proiezioni preformate (rilievi) su un pezzo concentrano corrente e forza in punti specifici, permettendo di eseguire più saldature simultaneamente in un'unica corsa. Migliora la produttività per la saldatura di dadi, prigionieri e staffe.

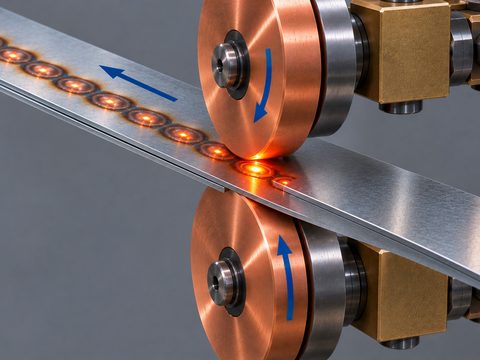

Saldatura a rulli: Corrente continua o pulsata viene applicata mentre i pezzi passano tra elettrodi a rulli rotanti, producendo una serie di saldature a punti sovrapposte che formano una cucitura continua a tenuta stagna. Utilizzata per serbatoi, fusti e involucri che richiedono una giunzione sigillata.
Saldatura di testa / a scintillio: Le facce terminali di due pezzi vengono portate a contatto e riscaldate dal flusso di corrente, poi forgiate insieme sotto forza assiale per formare una giunzione a sezione piena. Preferita per unire barre, tubi, anelli di catena e profili laminati.

Apri documento

Parametri fondamentali di saldatura

La qualità della saldatura a punti a resistenza è governata da tre variabili interdipendenti — spesso chiamate le "Tre Regole d'Oro" della saldatura a resistenza. Ogni impostazione di processo è un equilibrio tra queste tre.

Corrente di saldatura: La corrente fatta passare attraverso la giunzione genera calore per effetto Joule (I²R) all'interfaccia di contatto. È la variabile singola più influente sulla dimensione del nucleo — piccole variazioni di corrente producono grandi variazioni nell'apporto termico.
Tempo di saldatura: La durata del flusso di corrente, espressa in cicli della frequenza di rete (es. 10 cicli a 50 Hz = 200 ms) o in millisecondi sui controlli a inverter. Un tempo maggiore aumenta l'apporto termico ma anche la dispersione di calore nel materiale circostante e negli elettrodi.
Forza elettrodo: La forza meccanica che serra i pezzi insieme. Determina la resistenza di contatto alle interfacce, contiene il nucleo fuso e forgia la giunzione durante la solidificazione. Una forza insufficiente causa espulsione; una forza eccessiva riduce la resistenza di contatto e la generazione di calore.

Parametro	Effetto tipico se troppo basso	Effetto tipico se troppo alto
Corrente di saldatura	Nucleo sottodimensionato o assente, saldatura fredda	Espulsione, impronta profonda dell’elettrodo, bruciatura superficiale
Tempo di saldatura	Fusione insufficiente, giunzione debole	Espulsione, zona termicamente alterata eccessiva, incollamento elettrodo
Forza elettrodo	Espulsione, alta resistenza di contatto, spruzzi	Generazione di calore ridotta, nucleo sottodimensionato, impronta profonda

Apri documento

Come impostare i parametri di saldatura

Trovare i parametri di saldatura corretti è un processo sistematico, non un tentativo casuale. I passaggi seguenti aiutano a stabilire impostazioni iniziali sicure e ripetibili per un nuovo pezzo o materiale.

1. Identificare materiale e spessore: Determinare il tipo di materiale (basso tenore di carbonio, zincato, inox, ecc.) e lo spessore di entrambe le lamiere — corrente, tempo e forza iniziali si selezionano principalmente da questi dati. Per spessori diversi, basare le impostazioni sulla lamiera più sottile.
2. Prendere valori iniziali da macchina ed elettrodo: Le tabelle di saldabilità del produttore di elettrodi o macchine e le curve lobo mostrano la finestra sicura corrente-tempo per un dato materiale e spessore. Considerarle un punto di partenza per saldature di prova, non una ricetta fissa.
3. Impostare la forza dell’elettrodo: Impostare la forza dell'elettrodo appropriata al materiale e allo spessore, e confermare che rimanga stabile per tutta la saldatura. La fluttuazione della forza è una delle cause più trascurate di qualità di saldatura incostante.
4. Eseguire una saldatura di prova e ispezionare visivamente: Eseguire una saldatura di prova con i valori iniziali. Controllare espulsione eccessiva, bruciatura superficiale o incollamento dell'elettrodo — primi segnali che corrente o tempo sono impostati troppo alti.
5. Verificare con test distruttivo: Misurare il diametro del nucleo con un test di strappo o scalpello e confermare che soddisfi il minimo richiesto per lo spessore del materiale secondo lo standard applicabile.
6. Mappare la finestra di saldatura (curva lobo): Variare la corrente verso l'alto e verso il basso per trovare il limite inferiore (fusione insufficiente) e superiore (espulsione). Operare vicino al centro di questa finestra in produzione offre un margine di sicurezza contro la variazione di processo.
7. Riverificare periodicamente in produzione: L'usura dell'elettrodo e la variazione tra lotti di materiale possono influenzare la qualità della saldatura nel tempo — anche con parametri fissi, confermare periodicamente la qualità con test distruttivi o monitoraggio.

Apri documento

Ciclo di saldatura a punti

Una saldatura a punti a resistenza completa è composta da quattro fasi sequenziali, controllate dal temporizzatore di saldatura o dal controllore logico programmabile della macchina.

Tempo di compressione (squeeze): L'intervallo tra la chiusura degli elettrodi e l'inizio del flusso di corrente. Permette alla forza dell'elettrodo di stabilizzarsi completamente e stabilizza il contatto prima dell'inizio della corrente, prevenendo l'espulsione all'avvio della saldatura.
Tempo di saldatura: Il periodo durante il quale scorre la corrente di saldatura e si forma il nucleo. Può essere suddiviso in più impulsi di corrente (schemi "upslope" o multi-impulso) su materiali più spessi o rivestiti per controllare l'apporto termico.
Tempo di mantenimento (hold): La corrente si interrompe, ma la forza dell'elettrodo viene mantenuta affinché il nucleo fuso si solidifichi sotto pressione, affinando la struttura del grano e prevenendo porosità o cricche.
Tempo di pausa (off): Gli elettrodi si rilasciano e la macchina si resetta — per spostarsi al punto di saldatura successivo o completare il ciclo. Chiamato anche tempo di intervallo o pausa.

Apri documento

Selezione e manutenzione degli elettrodi

Gli elettrodi conducono corrente e forza nella giunzione dissipando calore; il loro materiale, geometria e condizione determinano direttamente la costanza della saldatura e la durata dell'utensile.

CuCr (rame-cromo): La lega per elettrodi più utilizzata per la saldatura generale dell'acciaio. Buon equilibrio tra conducibilità elettrica, durezza e resistenza alla deformazione a fungo con cicli di lavoro moderati.
CuCrZr (rame-cromo-zirconio): Maggiore resistenza e migliore resistenza all'addolcimento a temperatura elevata rispetto al CuCr, rendendolo preferibile per produzioni ad alto volume, acciaio zincato e applicazioni a forza maggiore.
Geometria della faccia: I profili di faccia comuni includono cono tronco, bombato/raggio, piatto e decentrato — vedere lo schema sotto. Il diametro della faccia si sceglie in relazione allo spessore della lamiera per controllare la densità di corrente.
Deformazione a fungo (mushrooming): Appiattimento progressivo e crescita del diametro della faccia dell'elettrodo causati da rammollimento termico e carico meccanico. Aumenta l'area di contatto, riduce la densità di corrente e produce nuclei sottodimensionati se non corretto.
Rettifica e ripristino: La lavorazione periodica della faccia dell'elettrodo ripristina la geometria e il diametro originali. Gli intervalli di rettifica vanno stabiliti in base al numero di saldature o a test distruttivi, non a un tempo di calendario fisso, poiché il tasso di usura dipende dal materiale e dal ciclo di lavoro.
Raffreddamento: I canali di raffreddamento ad acqua interni rimuovono il calore dalla punta e dal portaelettrodo. Un flusso adeguato e non ostruito è essenziale — l'accumulo di calcare o un flusso ridotto accelera la deformazione a fungo e riduce la vita dell'elettrodo.

Apri documento

Saldabilità dei materiali

Ogni materiale base presenta una diversa "finestra di processo" di saldatura a resistenza a causa della sua resistività elettrica, conducibilità termica e condizione superficiale.

Acciaio a basso tenore di carbonio: Il materiale di riferimento per la saldatura a resistenza: resistività moderata, ampio intervallo di parametri accettabili e tollerante a piccole variazioni di processo.
Acciaio zincato: Il rivestimento di zinco ha un punto di fusione e una resistività inferiori rispetto all'acciaio, richiedendo corrente più alta e contaminando più rapidamente le facce degli elettrodi — prevedere intervalli di rettifica più brevi e impostazioni di corrente leggermente più ampie.
Acciaio inossidabile: Resistività elettrica più alta e conducibilità termica molto più bassa rispetto all'acciaio al carbonio concentrano il calore all'interfaccia, permettendo corrente più bassa e tempo più breve — ma il surriscaldamento rischia la precipitazione di carburi di cromo e una ridotta resistenza alla corrosione vicino alla saldatura.
Alluminio: Conducibilità termica ed elettrica molto elevate richiedono corrente significativamente più alta in un tempo molto più breve. Lo strato di ossido tenace superficiale deve essere controllato (pulizia o leghe di elettrodo specializzate), e le finestre di processo sono più strette rispetto all'acciaio.

Materiale	Resistività relativa	Conducibilità termica	Livello di corrente tipico	Sfida principale
Acciaio a basso tenore di carbonio	Moderata	Moderata	Base	Poche — ampia finestra di processo
Acciaio zincato	Moderata (varia col rivestimento)	Moderata	Base + 10–30%	Contaminazione elettrodo, usura più rapida
Acciaio inossidabile	Alta	Bassa	Più bassa, tempo più breve	Precipitazione di carburi se surriscaldato
Alluminio	Bassa	Molto alta	Molto più alta, tempo molto breve	Strato di ossido, finestra di processo stretta

Apri documento

Difetti comuni e risoluzione dei problemi

La maggior parte dei difetti di saldatura a resistenza deriva da uno squilibrio tra corrente, tempo e forza, oppure da elettrodi usurati e superfici contaminate.

Espulsione (spruzzi): Metallo fuso espulso dall'interfaccia di saldatura, causato da corrente eccessiva, tempo eccessivo, forza dell'elettrodo insufficiente, o superfici contaminate/disallineate. Riduce la dimensione effettiva del nucleo e può danneggiare le superfici del pezzo.
Nucleo sottodimensionato: La zona di saldatura fusa è più piccola della specifica, per corrente o tempo insufficienti, elettrodi usurati/deformati a fungo, o forza dell'elettrodo eccessiva che limita la generazione di calore. Verificato tramite test distruttivo di strappo o scalpello.
Impronta profonda dell’elettrodo: Segno eccessivo sulla superficie della lamiera causato da forza troppo elevata, corrente/tempo troppo elevati, o una faccia dell'elettrodo usurata con diametro ridotto che concentra la pressione.
Saldatura fredda (mancanza di fusione): Apporto termico insufficiente — spesso da corrente bassa, tempo di saldatura breve, alta resistenza di contatto da superfici sporche o ossidate, o scarso allineamento dell'elettrodo — lascia l'interfaccia non fusa nonostante l'aspetto superficiale sembri accettabile.

Difetto	Causa probabile	Azione correttiva
Espulsione / spruzzi	Corrente o tempo eccessivi, forza bassa, superficie sporca	Ridurre corrente/tempo, aumentare la forza, pulire le superfici, controllare l’allineamento
Nucleo sottodimensionato	Corrente/tempo bassi, elettrodo deformato a fungo, forza eccessiva	Aumentare corrente/tempo, rettificare o sostituire gli elettrodi, verificare la forza
Impronta profonda	Forza eccessiva, faccia elettrodo usurata, calore eccessivo	Ridurre la forza, rettificare la faccia dell’elettrodo, controllare corrente/tempo
Saldatura fredda	Corrente/tempo bassi, resistenza di contatto, disallineamento	Aumentare corrente/tempo, pulire le superfici, verificare l’allineamento elettrodo

Apri documento

Glossario dei termini

Definizioni rapide del vocabolario tecnico utilizzato in questa biblioteca.

Corrente di saldatura: La corrente elettrica fatta passare attraverso i pezzi per generare calore resistivo alla giunzione.
Tempo di saldatura: Durata del flusso di corrente durante una saldatura, misurata in cicli (frequenza di rete) o millisecondi.
Forza elettrodo: Forza meccanica di serraggio applicata dagli elettrodi durante la saldatura.
Tempo di compressione: Il ritardo dopo la chiusura dell'elettrodo, prima dell'inizio della corrente, usato per stabilizzare forza e contatto.
Tempo di mantenimento: Periodo post-saldatura in cui la forza viene mantenuta mentre il nucleo si solidifica.
Nucleo: La zona di metallo fuso e colato al centro di una saldatura a punti a resistenza.
Deformazione a fungo: Deformazione e crescita del diametro di una faccia dell'elettrodo dovute a usura termica e meccanica.
Rettifica: Lavorazione di una faccia dell'elettrodo per riportarla alla geometria e al diametro originali.
CuCr: Lega per elettrodi rame-cromo, lo standard generico per la saldatura dell'acciaio.
CuCrZr: Lega per elettrodi rame-cromo-zirconio con maggiore resistenza e resistenza termica rispetto al CuCr.
Espulsione: Metallo fuso espulso dall'interfaccia di saldatura, di solito per calore eccessivo o forza insufficiente.
Impronta: Il segno lasciato sulla superficie della lamiera dalla faccia dell'elettrodo dopo la saldatura.
Saldatura fredda: Una saldatura con fusione insufficiente all'interfaccia nonostante un aspetto esterno accettabile.
Resistenza di contatto: Resistenza all'interfaccia tra elettrodo e lamiera, o tra le due lamiere.
Ciclo di lavoro: La proporzione di tempo in cui una macchina o un elettrodo di saldatura è effettivamente sotto carico rispetto al riposo.
